Lobster



La stenosi degenerativa del canale lombare è una condizione in cui si crea progressivamente il restringimento
del canale vertebrale e/o dei forami di coniugazione.
Il dispositivo percutaneo Lobster Project® consente
di ottenere la distrazione interspinosa per ripristinare le aree.
.


Lobster Project® è un dispositivo impiantabile percutaneo per la distrazione interspinosa. Questo viene impiantato attraverso tecnica chirurgica percutanea con uno specifico strumentario dedicato; è indicato per il trattamento nei pazienti con stenosi meno severe prevalentemente legate a tessuti molli, soft stenosi, o in pazienti non candidabili a interventi chirurgici in anestesia generale.

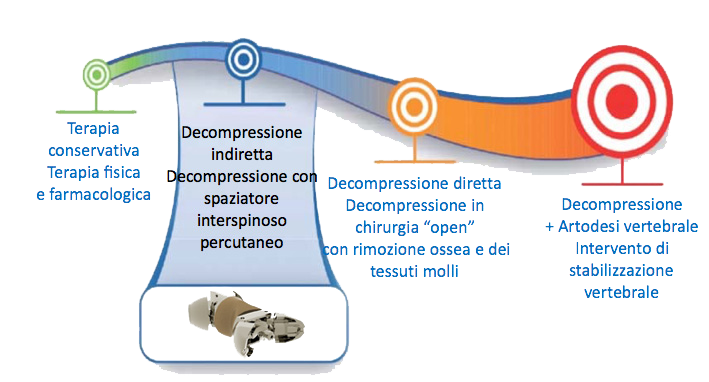

La distanza esistente tra le tecniche conservative e la chirurgia “open” finalizzata alla fusione vertebrale è stata colmata con il Lobster®, il primo spaziatore interspinoso percutaneo dinamico eventualmente rimovibile dopo essere stato impiantato. Il dispositivo è indicato nel trattamento della stenosi degenerativa del canale lombare che causa mal di schiena sordo o acuto, che si può irradiare agli arti inferiori con debolezza alle gambe e perdita di equilibrio durante il cammino (claudicatio neurologica).

Tramite tecnica mini invasiva percutanea, il dispositivo Lobster® consente la decompressione indiretta del canale vertebrale; determina la riduzione della libertà di movimento in estensione dei corpi vertebrali trattati mantenendo però le normali capacità di rotazione e flessione dell’asse rachideo. Questo permette la distensione della porzione posteriore della colonna con riduzione dell’eventuale protrusione discale e dello spessore dei legamenti gialli. Questi effetti determinano un aumento delle dimensioni del canale vertebrale con riduzione o scomparsa della sintomatologia dolorosa associata.

Come funziona


Il dispositivo Lobster® consente di limitare l’estensione segmentale ed a distrarre lo spazio interspinoso tra le vertebre del tratto lombare (L1-L5), mantenendo l’altezza foraminale, aumentando l’area del canale spinale, minimizzando le sollecitazioni a carico delle faccette articolari ed alleviando la pressione esercitata sulla parte posteriore dell’anulus del disco intervertebrale.
Lobster® viene impiantato tramite tecnica chirurgica percutanea con l’ausilio di uno strumentario dedicato.

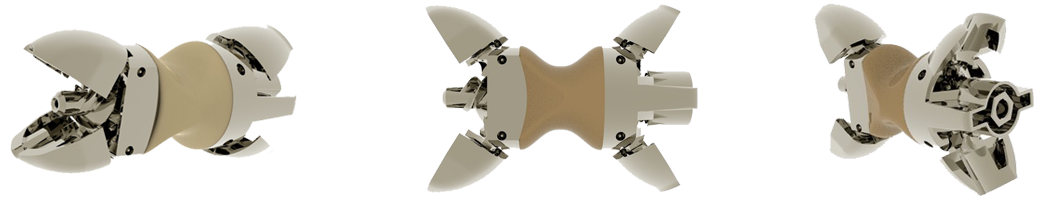

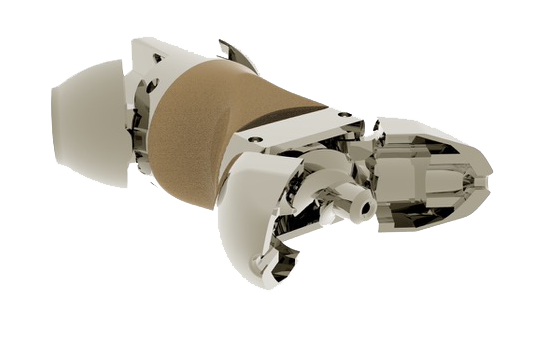

Il dispositivo è costituito da un corpo fusiforme con una selletta centrale, e da due coppie di “alette” situate all’estremità.
La selletta centrale del Lobster® è atta ad inserirsi tra le due spinose vertebrali oggetto della distrazione mentre le “alette”, che vengono aperte dopo l’inserimento dell’impianto, evitano la migrazione ventrale e laterale del dispositivo.
Il sistema Lobster® preserva il legamento sovra spinoso prevenendo il possibile spostamento dorsale.


  Benefici:

• Intervento chirurgico in anestesia locale di breve durata

• Tecnica Percutanea: piccola incisione cutanea, minore perdita ematica e riduzione dei traumi muscolari. Mini invasiva
• Preserva le strutture anatomiche

Caratteristiche:

• Limita i movimenti di estensione

• Riduzione dello stress sulle faccette articolari

• Mantiene l’altezza foraminale

• Aumenta l’area del canale spinale

• Strumentario che consente di richiudere le alette ed eventualmente rimuovere il dispositivo

• Disponibile in 6 misure adattabili all’anatomia del paziente

• Impiantabile disponibile in 3 diverse configurazioni







  CODICE  MISURA  CODICE MISURA
  LBT06* Ø 6 mm LBS06* Ø 6 mm
Lobster LBT08 Ø 8 mm LBs08 Ø 8 mm
Lobster LBT10 Ø 10 mm LBS10 Ø 10 mm
Lobster LBT12 Ø 12 mm LBS12 Ø 12 mm
Lobster LBT14 Ø 14 mm LBS14 Ø 14 mm
Lobster LBT16* Ø 16 mm LBS16* Ø 16 mm




*solo su richiesta


Configurazioni


Lobster Project® è disponibile in 2 differenti versioni:
• Titanio (codice LBT).
• Corpo centrale in Titanio / Rivestito in PEEK (codice LBS)
• Corpo centrale in Titanio / Rivestito in Silicone medico (Codice LBN)  *non ancora disponibile

Tutti i dispositivi sono venduti in confezioni sterili


Indicazioni


• Stenosi spinale lombare centrale, laterale o foraminale, con dolore percepito alle gambe, ai glutei o all’inguine, che può essere alleviato durante la flessione.
• Protrusioni discali con dolore lombare discogenico.
• Sindrome delle faccette articolari dovuta ad osteoartrite delle faccette.
• Spondilolistesi degenerativa fino al grado I con curva iperlordotica.
• Discopatia degenerativa con retrolistesi.



Contro-indicazioni


• Osteoporosi severa.
• Sindrome da cauda equina/cono midollare-
• Stenosi spinale strutturale grave priva di una componente dinamica
• Fratture.
• Spondilolisi.
• Spondilolistesi degenerativa a livello dell’indice maggiore del 1° grado secondo Meyerding.
• Deformità scoliotica a livello dell’indice.
• Discopatia degenerativa (DDD) con retrolistesi fissa.
• Ernia discale sequestrata .
• Displasia del processo spinoso e/o lamina.
• Infezioni.
• Obesità grave.
• Dolore interspinoso derivante dalla sindrome di Baastrup (“kissing spines”).

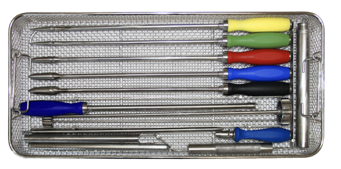

Strumentario


Lo strumentario Lobster® è composto da tutti gli strumenti necessari a inserire il dispositivo per via percutanea, con o senza l’ausilio dei dilatatori.
Il dispositivo ha la caratteristica unica di essere eventualmente rimosso, anche quando il Lobster® è in sede con le alette aperte, utilizzando lo stesso supporto per l’impianto..

-    Percutaneo
-    Semplice
-    Intuitivo



 LOB-0101  Holder per supporto impianto
 LOB-0102  Tubo con esagono per apertura impianto
 LOB-0103  Vite di ritenzione per impianto
 LOB-0104  Impugnatura cannulata con attacco rapido per tubo 01
 LOB-0105  Filo guida Kirschner
 LOB-0108  Battitore di supporto a martello
 LOB-0201  Tubo dilatatore nr. 01 con attacco rapido
 LOB-0202  Tubo dilatatore nr. 02
 LOB-0203  Tubo dilatatore nr. 03 con 2 rebbi
  LOB-0204  Tubo dilatatore nr. 04
 LOB-0205  Tubo dilatatore nr. 05
 LOB-0308  Impianto di prova 08 mm
 LOB-0310  Impianto di prova 10 mm
 LOB-0312  Impianto di prova 12 mm
 LOB-0314  Impianto di prova 14 mm
 LOB-0316  Impianto di prova 16 mm







Tecnica operatoria

Posizionamento del paziente

Il paziente viene sistemato in posizione prona comoda.
È necessario ottenere una posizione neutra di lordosi lombare fisiologica, in modo che lo spazio interspinoso venga distratto in modo naturale.
Si procede con l’anestesia generale o locale.



 Identificare e confermare il livello di entrata con ago spinale

L’approccio chirurgico sarà percutaneo e laterale. In questo modo viene conservata la stabilità delle strutture anatomiche:
- Il legamento sovraspinoso rimane intatto.
- Il legamento interspinoso viene perforato solo per le dimensioni dell'impianto.
- Nessun osso deve essere tagliato per facilitare l'inserimento dell'impianto.





Si definisce in proiezione i punti di riferimento per l’ingresso, contrassegnando a livello cutaneo in fluoroscopia il processo spinoso inferiore ed il processo spinoso superiore del livello da trattare. Il punto di ingresso per gli strumenti sarà al centro fra questi due punti, sulla linea di contorno posteriore delle faccette articolari.
Si effettua un’incisione longitudinale o trasversale per circa 2 cm al livello di ingresso definito.

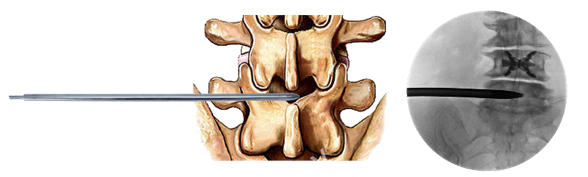

Introduzione del filo guida

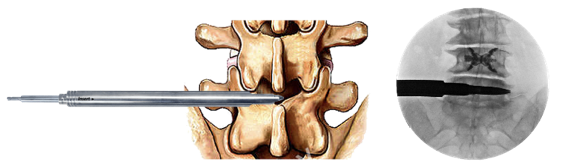

Si introduce il filo guida (LOB-0105) attraverso l’incisione.

Procedere con cautela con il filo guida in fluoroscopia tra i processi spinosi, tenendolo parallelo al piano coronale e ben centrato fra i due processi spinosi, fino al raggiungimento del legamento interspinoso, che fornirà una resistenza maggiore.

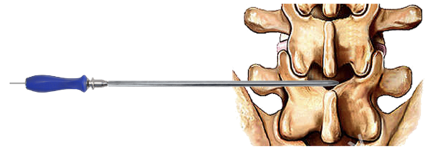

Perforazione del legamento interspinoso

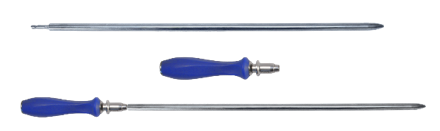

Si procede ad assemblare il primo strumento necessario a perforare il legamento interspinoso.
Si prende il tubo di dilatazione 01 (LOB-0201) e si monta sopra l’apposita impugnatura cannulata ad attacco rapido (LOB-0104).

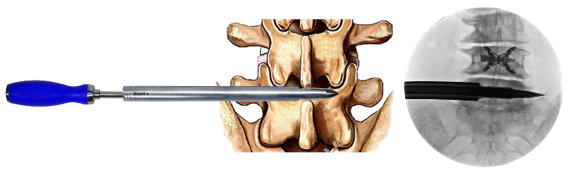

Si inserisce lo strumento appena assemblato sul filo guida, fino a raggiungere ed oltrepassare il legamento interspinoso, perforandolo.


Quindi si rimuove il filo guida ed il manico.

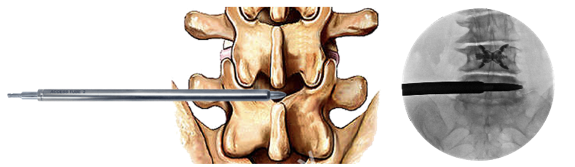

Inserimento tubi dilatatori

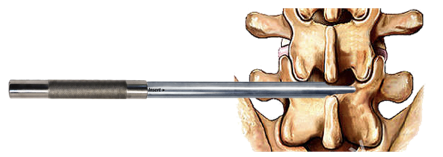

Si inserisce sul tubo dilatatore 01 (LOB-0201) il tubo dilatatore 02 (LOB-0202) ed il tubo dilatatore 03 (LOB- 0203), quindi procedere alla rimozione dei primi due per impiantare le dimensioni dell’impiantabile Lobster 8/10/12.
Eseguire la stessa procedura con il tubo dilatatore 04 (LOB-0204) per impiantare la misura 14.
Per impiantare la misura 16, utilizzare anche il tubo dilatatore 05 (LOB-0205).

Assicurarsi che il segno "insert" sul tubo di dilatazione 03 sia rivolto verso l'alto.

Per inserire i rebbi del tubo dilatatore 03 attraverso i processi spinosi, è possibile aiutarsi con il battitore di supporto al martello (LOB-0108).


Rimuovere il tubo dilatatore 01 (LOB-0201) ed il tubo dilatatore 02 (LOB-0202).


Selezione della misura dell’impiantabile

Selezionare la misura dell’impianto tramite le probes, iniziando dalla misura più piccola (LOB-0308 – Manico giallo) ed inserirlo dentro il tubo dilatatore 03, spingendo delicatamente l'impianto di prova attraverso il legamento tra i due processi spinosi.


Se la dimensione del primo impianto di prova non è adatta, si rimuove e si inserisce nel tubo dilatatore 03 la probe della misura successiva, ripetendo il processo fino a raggiungere il più adatto per il paziente. Una volta selezionata la misura dell'impianto, rimuovere la probe.


Apertura confezione impiantabile sterile



Una volta stabilita la misura corretta, si apre l’impiantabile sterile designato, selezionandolo fra le due versioni disponibili:

  • Lobster in Titanio / LBT
  • Lobster in Titanio-Peek / LBS


Assemblaggio di holder e impianto




1. Posizionare l’impiantabile sterile sull’holder (LOB-0101), facendo entrare i rebbi negli appositi spazi.





2. Inserire il tubo di apertura del Lobster (LOB-0102) all’interno del supporto dell’impianto (LOB-0101), tenendo saldo con una mano l’impiantabile; Questa rondella, girata in senso antiorario, apre le alette del Lobster; viceversa, girandola in senso orario, le chiude.

3. Inserire la vite di ritenzione (LOB-0103) all’interno del tubo di apertura Lobster; così facendo la filettatura presente sull’estremità dell’asta andrà a contatto con la coclea dell’impiantabile. Si avvita quindi in senso orario il pomello dell’asta di fissaggio, sempre tenendo saldo l’impiantabile, fino a raggiungere il fissaggio completo del Lobster al supporto.


 4. Prima di impiantare il Device, eseguire un controllo preliminare aprendolo e chiudendolo.



Introduzione dell’impianto

 Inserire il device attraverso il tubo dilatatore 03, facendo attenzione che la marcatura “insert” presente sull’holder sia rivolta verso l’alto.

Controllare con il fluoroscopio che la sella dell’impianto raggiunga i processi spinosi, quindi ruotare l’intero sistema di 90 gradi (destra o sinistra è indifferente), facendo attenzione a non ruotare la rondella del tubo di apertura del lobster. Se la marcatura “open” presente sull’holder è rivolta verso l’alto, il dispositivo è nella posizione corretta per essere aperto.


 Una volta che l’impianto è correttamente posizionato al centro fra i due processi spinosi:


  Ritrarre il tubo dilatatore 03 e iniziare il processo di apertura graduale e simultanea delle alette, per fissare il dispositivo.
Ruotare in senso antiorario la rondella del tubo di apertura (LOB-0102) per aprire il dispositivo, fino
alla totale apertura delle alette.
Le alette si bloccano automaticamente quando raggiungono la loro massima apertura, senza andare oltre. Non forzare ulteriormente.



Rilascio dell’impianto e fine dell’intervento

Si controlla in fluoroscopia che il dispositivo sia ben aperto nella posizione prescelta prima di rimuovere gli strumenti.
Si ruota in senso antiorario l’asta di fissaggio (LOB-0103), per scollegare la filettatura dell’asta dall’impiantabile Lobster, e si ritrae di 3 cm.
Si ritrae di 3 cm anche il tubo di apertura del Lobster (LOB-0102), quindi possiamo finalmente ritrarre anche il supporto dell’impianto (LOB-0101).
Si sfila il tubo dilatatore 03 e si procede a suturare il foro di entrata.











Certificazioni

Bibliografia
• Alexandre A et al. One-year follow-up of a series of 100 patients treated for lumbar spinal canal stenosis by means of HeliFix interspinous process decompression device. Biomed Res Int. 2014;2014:176936.
• Arnoldi CC, et al. Lumbar spinal stenosis and nerve root entrapment syndromes. Definition and classification. Clin Orthop 1976;115:4–5.
• Aryanpur J, Ducker T. Multilevel lumbar laminotomies: an alternative to laminectomy in the treatment of lumbar stenosis. Neurosurgery 1990;26:429-32; discussion 33.
• Bartels RH. The X STOP device. J Neurosurg Spine 2007;6:620-1.
• Bridwell KH. Lumbar spinal stenosis. Diagnosis, management, and treatment. Clin Geriatr Med. 1994 10(4):677-701.
• Chiu JC. Interspinous process decompression (IPD) system (X-STOP) for the treatment of lumbar spinal stenosis. Surg Technol Int 2006;15:265-75.
• Chou R, et al. Nonsurgical interventional therapies for low back pain: a review of the evidence for an American Pain Society clinical practice guideline. Spine (Phila Pa 1976) 2009;34:1078-93.
• Circ I, et al. The lateral recess syndrome. J Neurosurg 1980;53:433–43.
• Cooper G.,MD. Foot Drop Symptoms, Steppage Gait & Other Warning Signs. Chp 2. Spine-health 2009.
• Cuckler J, et al. The use of epidural steroids in the treatment of lumbar radicular pain. J Bone Joint Surg 1985;67A:63–6.
• Daniel C, et al. A Comparison of Physical Therapy, Chiropractic Manipulation, and Provision of an Educational Booklet for the Treatment of Patients with Low Back Pain. N Engl J Med 1998; 339:1021-1029.
• Epstein BS,et al. Anatomicoradiological correlations in cervical spine discal disease and stenosis. Clin Neurosurg 1978;25:148-73.
• Fischgrund JS, et al. Degenerative lumbar spondylolisthesis with spinal stenosis: a prospective, randomized study comparing decompressive laminectomy and arthrodesis with and without spinal instrumentation. Spine (Phila Pa 1976) 1997;22:2807-12.
• Fox MW, et al. Clinical outcomes and radiological instability following decompressive lumbar laminectomy for degenerative spinal stenosis: a comparison of patients undergoing concomitant arthrodesis versus decompression alone. J Neurosurg 1996;85:793-802.
• Fox MW, Onofrio BM. Indications for fusion following decompression for lumbar spinal stenosis. Neurosurg Focus 1997;3(2):e2.
• Guizzardi and Petrini. Interspinous versus interlaminar devices in DDD: Biomechanics tests. international congress center DWG, 2009.
• Haake M et al. German Acupuncture Trials (GERAC) for Chronic Low Back Pain. Randomized, Multicenter, Blinded, Parallel-Group Trial With 3 Groups. Arch Intern Med. 2007;167(17):1892-1898.
• Hanraets PR. [Radicular syndrome and low-back pain]. Folia Psychiatr Neurol Neurochir Neerl 1953;56(1):3-20.
• Herkowitz HN, Kurz LT. Degenerative lumbar spondylolisthesis with spinal stenosis. A prospective study comparing decompression with decompression and intertransverse process arthrodesis. J Bone Joint Surg [Am] 1991;73-A:802-8.
• Johansson CB et al., Quantitative Comparison of Machined Commercially Pure Ti and Ti-6Al-4V Implant in Rabbit. J. Oral Maxillofac. Implants, 13 (1998), p. 315.
• Johansson CB. On Tissue Reactions to Metal Implants (PhD thesis, Dept. of Biomaterials/Handicap Research, University of Göteborg, Sweden, 1991).
• Jonsson B, et al. A prospective and consecutive study of surgically treated lumbar spinal stenosis. Part I: Clinical features related to radiographic findings. Spine (Phila Pa 1976) 1997;22:2932-7.
• Kabir SM, et al. Lumbar interspinous spacers: a systematic review of clinical and biomechanical evidence. Spine (Phila Pa 1976). 2010 Dec 1;35(25):E1499-506.
• Kalichman L, et al. Spinal stenosis prevalence and association with symptoms: the Framingham Study. Spine J. 2009;9:545-50.
• Katz JN, et al. Differences between men and women undergoing major orthopedic surgery for degenerative arthritis. Arthritis Rheum 1994;37:687-94.
• Kenneth P, et al. Lumbar spinal stenosis: anatomy and phatogenesis. Phys. Med Rehabil. Clin. N. Am. 2003;14:1-15.
• Khoo LT, Fessler RG. Microendoscopic decompressive laminotomy for the treatment of lumbar stenosis. Neurosurgery 2002;51(5 Suppl):S146-54.
• Kirkaldy-Willis WH, et al. Lumbar spinal stenosis. Clin Orthop 1974;99:30-50.
• Kluger J. “3-D Bioprinter.” Time. 11 Nov. 2010.
• Lin WS et al. Additive manufacturing technology (direct metal laser sintering) as a novel approach to fabricate functionally graded titanium implants: preliminary investigation of fabrication parameters.Int J Oral Maxillofac Implants. 2013, 28(6):1490-5.
• Lingreen R, Grider JS. Retrospective review of patient self-reported improvement and post-procedure findings for mild® (minimally invasive lumbar decompression). Pain Physician. 2010;13(6):555-60.
• Malmivaara A, et al. Surgical or nonoperative treatment for lumbar spinal stenosis? A randomized controlled trial. Spine (Phila Pa 1976) 2007;32:1-8.
• Markman JD and Gaud KG. Lumbar spinal stenosis in older adults: current understanding and future directions. Clinics in Geriatric Medicine. 2008; 24:369–388, 2008.
• Marshall RW. Focus on Understanding and treating spinal stenosis. Journal of Bone and Joint Surgery. 2010.
• Matsumoto M, et al. Nocturnal leg cramps: a common complaint in patients with lumbar spinal canal stenosis. Spine. 2009;34(5):E189–94.
• National Institute for Health and Clinical Excellence (NICE). IPG365. Interspinous distraction procedures for lumbar spinal stenosis causing neurogenic claudication. November 2010.
• Peter F. Ullrich, Jr., MD. Lumbar Spinal Stenosis: A Definitive Guide. Spine – health. 1999 Chp. 1.
• Podichetty VK, et al. Effectiveness of salmon calcitonin nasal spray in the treatment of lumbar canal stenosis: a double-blind, randomized, placebo-controlled, parallel group trial. Spine (Phila Pa 1976) 2004;29:2343-9.
• Postacchini F, et al. The surgical treatment of central lumbar stenosis. Multiple laminotomy compared with total laminectomy. J Bone Joint Surg [Br] 1993;75:386-92.
• Postacchini F.Management of lumbar spinal stenosis. J Bone Joint Surg [Br] 1996;78-B:154-64.
• Rajagopal TS, et al. Improved diagnosis of spinal stenosis with coronal MRI, 2010 - Research in Progress.
• Sanderson PL, Wood PL. Surgery for lumbar spinal stenosis in old people. J Bone Joint Surg [Br] 1993;75- B:393-7.
• Senegas J. Surgery of the intervertebral ligaments, alternative to arthrodesis in the treatment of degenerative instabilities. Acta Orthop Belg 1991;57(suppl 1):221-6.
• Simmons JW. Posterior lumbar interbody fusion with posterior elements as chip grafts. Clin Orthop Relat Res. 1985;193:85–89.
• Spratt KF, et al. A predictive model for outcome after conservative decompression surgery for lumbar spinal stenosis. Eur Spine J 2004;13:14-21.
• Surace MF. Lumbar spinal stenosis treatment with aperius perclid interspinous system. Eur Spine J (2012) 21 (Suppl 1):S69–S74.
• The spine market group. Spine news, 2013. http://www.thespinemarketgroup.com.
• Thomas NW, et al. Quantitative outcome and radiographic comparisons between laminectomy and laminotomy in the treatment of acquired lumbar stenosis. Neurosurgery 1997;41:567-74; discussion 74-5.
• Traini et al. Direct laser metal sintering as a new approach to fabrication of an isoelastic functionally graded material. Dental material 2008, 24:1525-1533.
• Weinstein JN, et al. Surgical compared with nonoperative treatment for lumbar degenerative spondylolisthesis: four-year results in the Spine Patient Outcomes Research Trial (SPORT) randomized and observational cohorts. J Bone Joint Surg Am 2009;91:1295-304.
• Weinstein JN, et al. Surgical versus nonsurgical therapy for lumbar spinal stenosis. N Engl J Med 2008;358:794-810.
• Wu AM et al. Interspinous spacer versus traditional decompressive surgery for lumbar spinal stenosis: a systematic review and meta-analysis. PLoS One. 2014 May 8;9(5):e97142.
• Zingg PO, Boos N. Lumbar Spinal Stenosis. In: Boos N, Abei, M (eds). Spinal Disorders. Berlin Heidelberg: Springer-Verlag, 2008:513-37.
